高壓離心風機因泄漏損失大的節能改造

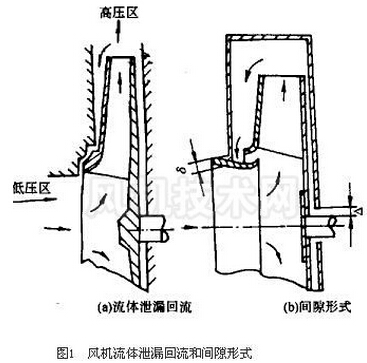

風機流體泄漏回流和間隙形式

某廠的HTD50-11高壓離心風機的泄漏損失過大，為此九洲普惠決定對該風機進行技術改造。

一、原因分析

　　高壓離心風機葉輪工作時，機內存在壓力較高和壓力較低的兩個區域，同時，由于運動部件和固定部件之間必然存在間隙，這就使流體有從高壓區通過縫隙泄漏到低壓區的可能性，如圖1所示，氣體從通風機轉軸與蝸殼之間的間隙Δ處泄漏，形成外泄漏損失。蝸殼靠近前盤的氣流，經過葉輪進口與進氣口之間的間隙δ，流回到葉輪進口的低壓區，導致內泄漏損失，經檢查，HTD50-11風機的間隙δ過大達到17mm，導致風機內泄漏損失增大，使得風機的風量、風壓減小，效率降低。

　　為了減小內泄漏損失，應盡量減小間隙δ。試驗表明：δ與葉輪直徑D的比值δ/D從0.5/100減小到0.05/100，可使通風機效率提高(3～4)%。

　　間隙δ越大，內泄漏損失越大，風機效率越低。這一點既為試驗所證實，也為風機技術人員所承認。目前在通風機制造行業中采用先進的工藝可使間隙δ小到3‰以下。

二、改造方法

　　HTD50-11風機起初間隙δ達到17mm，由于風機使用時間長，葉輪有磨損，集流器有銹蝕，無論我們怎樣調試，δ也在10～12mm之間，風量風壓仍難以達到令人滿意的程度。

　　采用物理方法縮小間隙的工作量太大，需要更換的部件多，或者是讓機器報廢，這都是不經濟的。

　　我們嘗試采用化學方法縮小間隙，即在間隙δ內均勻填充強力萬能膠JZ-AB。該膠膠接強度高，耐水、油、酸、堿，耐濕熱老化，適用溫度寬，無毒，不易燃，保管期長，適用膠接各種金、銀、銅、鐵、鋁、玻璃等，在機械制造、維修，農機、家具方面用途十分廣泛。

三、改造效果

　　風機采用化學方法減小葉輪進口與進氣口之間的間隙后，對風機進行了試驗測試，試驗表明風機的風量和壓力均有增加，效率由60.7%，提高到72.76%，改造前后的風機性能列于表1。

表1　間隙δ填充AB膠前后的風機性能
	改　造　前	改　造　后
風量(m³ /h)	2300	2750
風壓(N/m ² )	9980	10478.6
風機電功率(kW)	10.5	11
效率(%)	60.72	72.76
一年運行時間	500	500
年節電量(kW*h)		564.24
